合肥蜀山区南二环(翡翠路-怀宁路)隔声屏新型效果,双面磨砂声屏障

发表时间:2018-12-20 13:16作者:声屏障

一、合肥蜀山区南二环声屏障项目工程概况

本次项目位于蜀山区南二环,项目内容为再南二环下穿怀宁路敞口段的挡墙上(怀宁路与南二环交  口西南角)及翡翠路跨线桥上设置声屏障,其中怀宁路与南二环西南角的挡墙上设置180m声屏障,翡翠路快线桥北侧防撞墙上设置290m声屏障,南侧防撞墙设置350m声屏障

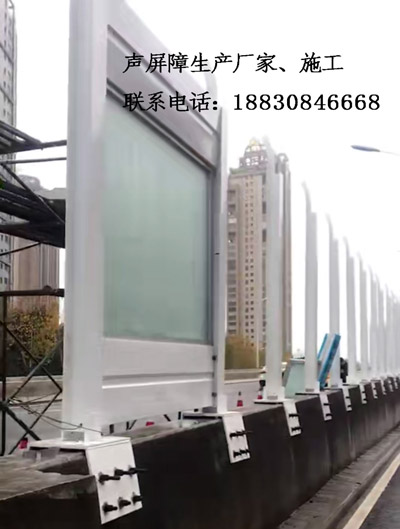

磨砂玻璃透明声屏障


二、现状概况

南二环(翡翠路至怀宁路)段位于政务区,全长约1.1公里。

1、道路声屏障隔声屏

南二环(翡翠路至怀宁路)段,道路等级为城市快速路,设置快速路声屏障隔声屏,红线宽60m,为双向八车道。全长约1.1公里,含翡翠路跨线桥一座、下穿怀宁路桥梁、人行天桥一座。

2、翡翠路跨线桥桥梁声屏障桥梁隔声屏

南二环上跨翡翠桥梁段全长209m,引道段长180m。设置高架桥声屏障高架桥隔声屏。跨线桥桥面  宽25m,双向六车道。桥梁第一联为(30+30+40+30)m钢箱梁结构,第二联为3x25m现浇混凝土箱梁。

3、南二环下穿怀宁路段声屏障

南二环下穿怀宁路段全长约587m,怀宁路西侧包含一座掉头车道桥(桥面宽19m)、一座人行通道桥 (桥面宽8m)、敞口段(260m);怀宁路东侧包含一座人行通道桥(桥面宽8m)、敞口段(251m);怀宁路跨线桥(51m)。

4、沿线建筑

南二环(翡翠路至怀宁路)段南侧现状建筑有绿地内森庄园、天鹅湖畔小区、白天鹅商务中心;北侧现状建筑有水墨兰庭小区、天鹅湖万达。

三、合肥蜀山区南二环声屏障项目设计方案

1、声屏障设计理念

1)符合声学设计的要求:具备明显的消声降噪效果,有效的保护敏感区域的声环境质量。

2)符合物理性能要求:产品应具备防火、防腐蚀、抗老化等多重功效。

3)符合力学结构的性能要求:使产品在结构上的稳定性、荷载要求上达标。

4) 经济实用,安全性和施工的可操作性强。

5)具备靓丽的观赏性,与周边环境能有机的结合在一起,形成景观效应。

以适应经济发展为目标,注重与周边环境、现有及规划城市道路相协调,本着适用、经济、安全、美  观的原则,在满足交通功能的前提下,因地制宜,力求技术先进,结构合理,投资节约,通行安全。

四、声屏障设计方案

根据《关于在南二环(翡翠路至华宁路段)设施隔声屏的请示》和《关于尽快在南二环相关路段增设  隔音屏的通知》,拟在南二环下穿怀宁路敞口段的挡墙上(怀宁路与南二环交口西南角)翡翠路跨线桥上设置隔声屏隔音屏长度820m。

根据现场踏勘,翡翠路路跨桥两侧均设置隔声屏,北侧长290m,南侧长350m,在南二环下穿怀宁路西南角的挡墙上设置隔声屏,长度为180m。

该项目声屏障隔声屏采用顶部弧形声屏障声屏障高度为3m,标准段H钢立柱间距为2m。H钢立柱采用HW150x150x7x10型钢。吸音板A尺寸为长1.96m宽1.006m厚0.075m,吸音板B尺寸为长1.96m宽0.5m厚  0.075m,透明声屏障磨砂玻璃尺寸为长1.96m宽0.5m厚0.075m。

伸缩缝声屏障H钢立柱间距为0.38m,吸音板C尺寸为长0.34m宽1.006m厚0.075m。吸音板E尺寸为长0.34m宽0.5m厚0.075m,透明声屏障尺寸为磨砂玻璃长0.34m宽0.5m厚0.075m。

声屏障立柱与防撞护栏采用马鞍板进行固定。H型钢立柱与马鞍板的连接在工厂通过焊接完成。马鞍板与防撞护栏网通过6根高强螺栓固定在一起。
